окно на втором этаже под крышей

Полезные метры или головная боль? Зачем строят мансарды

Когда-то во Франции Франсуа Мансар в своих проектах первым начал устраивать обитаемые помещения под ломаными скатными крышами. С той поры, а это был 1630 год, по всей стране, а потом и по всему миру начали строить дома с «мансаровыми», а позднее – с мансардными этажами. Сегодня подобные проекты достаточно распространены и в многоэтажном строительстве, но наибольшую популярность мансарды приобрели в частном секторе. При участии специалиста компании FAKRO разберемся, почему у одних мансарды вызывают восхищение, у других, раздражение, но совершенно точно, никого не оставляют равнодушными.

Строительные правила и практика

За ИЖС вплотную взялись только последнее время, но в действующих нормативах, а именно, СП 118.13330.2012 «Общественные здания и сооружения», мансарде дано четкое определение.

Этаж мансардный (мансарда): этаж в чердачном пространстве, фасад которого целиком или частично образован поверхностью (поверхностями) наклонной, ломаной или криволинейной крыши, при этом линия пересечения плоскости крыши и фасада должна располагаться на высоте не более 1,5 м от уровня пола мансардного этажа.

Как видно, в СП ни слова о функционале, конструктиве крыши или температурном режиме – мансарда может быть как жилым, так и техническим помещением, как утепленной, так и холодной. Но на практике под мансардой понимают именно жилое пространство под утепленной крышей.

А говоря про чердак, подразумевают холодный технический объем, используемый преимущественно в качестве «кладовки».

Зачем строят мансарды

Изначально мансарда была настоящей находкой для дачников – на шести сотках большой дом не построить, иначе под сад-огород места не останется, а разместить всю семью даже на пару-тройку ночей в маленьком, та еще задача. Полноценный второй этаж на дачном доме, плюс, крыша с чердаком – лишняя трата ресурсов при сомнительной выгоде. В мансарде же без проблем получалась дополнительная спальня при незначительном увеличении затрат на строительство. И сколько бы скептики с пеной у рта не доказывали, что мансарда, дескать, непрактично, слишком сложно и никому не нужно, современные проекты капитальных «полуторок» стабильно в ТОПах у различных архитектурных бюро. Причин такой популярности несколько.

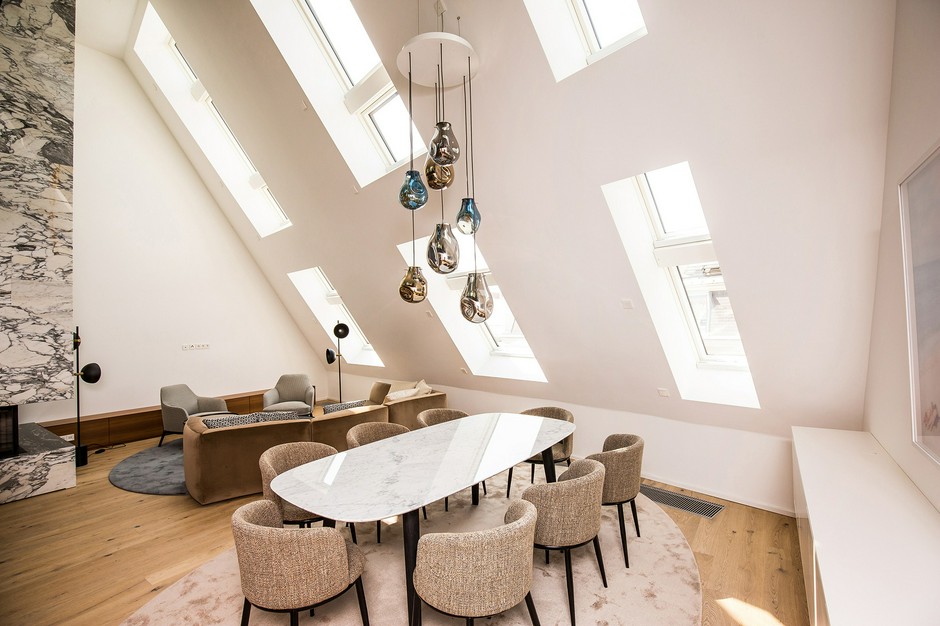

Современные мансарды можно сделать светлыми, уютными и комфортными, установив окна в крышу. Поэтому и использовать помещения реально практически без ограничений. Это могут быть спальни или гостиные, кухни и ванные, кабинеты и библиотеки, детские и игровые или комнаты подростков.

Если нормально все делать, да, мансарда, конечно, непростая конструкция, но, зато «эстетика», а двухэтажный дом меньше чем 10×10 м, ИМХО – смотрится убого. Если больше, то уже можно говорить об эстетике двухэтажного дома, но и участок нужен соответствующий соток 8-10 минимум. К примеру, вечерами гуляем по деревне двухэтажные дома стоят на маленьких участках как бельмо на глазу, «ужас-ужасный» просто.

Что выгоднее – мансарда или холодный чердак

Главным отличием мансардного этажа от обычной крыши является не форма, хватает и вальмовых, и четырехскатных, под которыми холодные чердаки. Отличается конструктив – чтобы в мансарде было комфортно, кровельный пирог включает теплоизоляционный материал. Для нормального функционирования утеплителя на весь заложенный срок службы основным условием является его сухость, а она обеспечивается не только за счет вентзазора, но и благодаря наличию пароизоляции и гидроветрозащиты.

Холодная крыша тоже не обходится без утепления, если, конечно, нет желания топить улицу, а летом изнывать от жары при включенном на всю мощность кондиционере. Разница только в том, что утеплитель закладывается в перекрытие, а не в скаты, однако он также точно должен быть защищен и снизу, от пара, поступающего из помещений, и сверху, прежде всего, от пыли и выветривания, а в идеале и от воды, от протечек никто не застрахован.

В обоих случаях не обойтись и без качественного утеплителя, и без защитных мембран, но в скаты, особенно крутые, закладывают плиты (рулоны) поплотнее (дороже), как и гидроветрозащита должна быть классом повыше (дороже), так как «работать» ей придется в более жестких условиях. Плюс, объемы закупок в случае с мансардой будут больше не только из-за площади скатов, но и из-за толщины материала. А когда перекрытие деревянное и для выравнивания температурного режима в доме и звукоизоляции, в него тоже придется укладывать теплоизоляцию, расходы еще увеличатся. Не стоит забывать и о стоимости услуг, ведь при привлечении исполнителей в буквальном смысле, платить нужно за каждый шаг, а с мансардой таких «шагов» больше. Поэтому если рассматривать только финансовые затраты, то теплая кровля получается дороже, чем холодная и по материалам, и по работам. Хотя разница для общестроительного бюджета непринципиальная – утепление делать все равно нужно и это всегда удовольствие недешевое. Зато в результате не просто крыша без теплопотерь, а жилая площадь.

Плюс, «выгода», понятие комплексное и в конечном итоге пользы от дополнительной площади все равно больше.

Источник

Мансардные окна

Окна Проф >> Всё про окна >> Мансардные окна: фото, размер, виды, отделка изнутри, утепление

Мансардные окна – решающий штрих экстерьера любого дома. При их помощи создают полноценные комнаты на чердаке, с уникальным интерьером. Остекление в крыше мансарды дает на 30-40% больше света, чем обычные фасадные (вертикальные). Далее все про мансардные окна: стандартные размеры, ведущие производители, виды, правила выбора и эксплуатации.

Что такое мансардные окна

Франсуа Мансар первый архитектор, который переоборудовал чердачное помещение под жилое. Произошло это в 1630 году. Поэтому чердак еще начали называть «мансарда», а окна «мансардными».

Основное их отличие от фасадных – первые монтируются в наклонной плоскости, вторые в вертикальной. Отсюда повышенные требования, им придется выдерживать сильные порывы ветра, дождь, снег, град. Их надо аккуратно устанавливать, чтобы не скосить, и они не давали течь. Но если посмотреть фото, то сразу становится ясно, даже самодельные выгодно выделяют дом среди остальных зданий.

Стандартные размеры мансардных окон

мансардные окна фото

Индивидуальный заказ ограничивается минимальными и максимальными размерами конструкций, которые есть у производителя.

Рейтинг производителей на нашем рынке состоит из 3 компаний:

Стандартный минимальный размер 55Х78 см, максимальный 114Х140 см. У каждого производителя своя линейка:

ширина, см	высота, см	ориентировочная эффективная площадь освещения, м2	Velux	FAKRO	ROTO
114	140	1,16	+	+	+
134	98	0,92	+
114	118	0,95	+	+	+
94	140	0,92	+	+	+
94	118	0,75	+	+
78	160	0,85	+	+
78	140	0,73	+	+
78	118	0,59	+	+
78	98	0,47	+	+
74	160	0,83	+
74	140	0,70	+
74	118	0,50	+
74	98	0,40	+
66	118	0,47	+	+
66	98	0,38	+
65	140	0,39	+
65	118	0,38	+
55	98	0,29	+
55	78	0,22	+	+
54	98	0,21	+
54	78	0,20	+

По типу используемого материала выделяют следующие:

Последний тип монтируют только на крышах из бетонных монолитных конструкций, так как имеют значительный вес. Деревянные рамы – дорогое удовольствие.

Деревянные мансардные окна

В зависимости от способа открывания выделяют:

Последняя разработка – конструкции, которые открываются пультом дистанционного управления или «умные окна». Это удачное решение для помещений, где размеры остекления очень большие. Есть модели, которые закрываются и открываются в зависимости от дождя или дыма. Их можно настроить на открытие в определенный промежуток времени.

Классификация по конструктивным особенностям:

В отдельную категорию выделяют комбинированные конструкции. На одном скате может быть установлено до 6 стеклопакетов, разных размеров и форм. Производители также предлагают модели для коньков, крыш с ломаной конфигурацией. Есть возможность сочленить светопрозрачные фасадные конструкции с уже существующими.

Как выбрать мансардное окно

Перед покупкой необходимо определиться:

В зависимости от назначения помещения рекомендуется для спален, детских комнат и гостиных отдавать предпочтение деревянным конструкциям. Древесина является экологически чистым материалом, лучше всего себя в этом классе показала сосна зимней заготовки. Она маркируется как класс 1А.

Чаще всего монтаж проводится между стропилами. Расстояние между ними должно быть больше ширины самой рамы на 4-6 см. Рассчитать очень просто, при расстоянии между стропилами 84 см, потребуется стеклопакет шириной 78 см, то есть остается запас по 3 см с каждой стороны.

При расчете количества пользуются соотношением 1:10. Это означает, что на 10 кв.м. потребуется 1 кв.м. остекления. При желании сделать комнату максимально освещенной, рекомендуется использовать соотношение 1:6. Также следует учитывать, что остекление с разных сторон даст намного больше света, чем одно большое на одной стене.

Вариантов открывания множество, главное выбрать только те функции, которые реально нужны в конкретной ситуации, чтобы не переплачивать за возможности, которые не потребуются в процессе эксплуатации. Особое внимание следует обратить на сервисные окна, если в дальнейшем придется выходить на крышу, например для уборки снега или проведения ремонтных работ. Они могут выступать в качестве эвакуационного выхода. Но, если хотите получить максимум комфорта, покупайте «умные».

На следующем этап необходимо выбрать между деревянными и пластиковыми конструкциями. Теплопроводность у обеих одинаковая, поэтому это свойство не является определяющим при выборе.

Устойчивость к воздействию внешней среды у пластика на порядок выше, чем у древесины. Однако деревянные конструкции, покрыты ПВХ также неплохо переносят осадки.

По прочности конструкции из дерева не уступают моделям из ПВХ, усиленные алюминиевыми несущими профилями.

По стоимости деревянные модели будут дороже, зато пластиковые проще монтировать, делать ремонт и они не требуют дополнительного ухода. Они не выцветают, производители предлагают широкую линейку расцветок. Однако деревянные конструкции естественно и красиво выглядят, экологически чистые.

Еще несколько советов:

Особое внимание необходимо уделить откосам. Нижние делают перпендикулярно полу, а верхние – параллельно. Это даст возможность избежать конденсата на стекле во время эксплуатации.

Ни в коем случае нельзя стеснятся спросить о цене. Стоимость зависит не только от типа и размеров конструкции, но и от известности бренда, фурнитуры. Обязательно удостоверьтесь, что производитель дает гарантию, она не должна быть меньше 5 лет.

Мансардные окна в интерьере – это возможность воплотить самые смелые идеи в дизайне интерьера. Лишний раз в этом можно убедиться, если посмотреть фото мансард с окнами и без них.

Мансардные окна плюсы и минусы

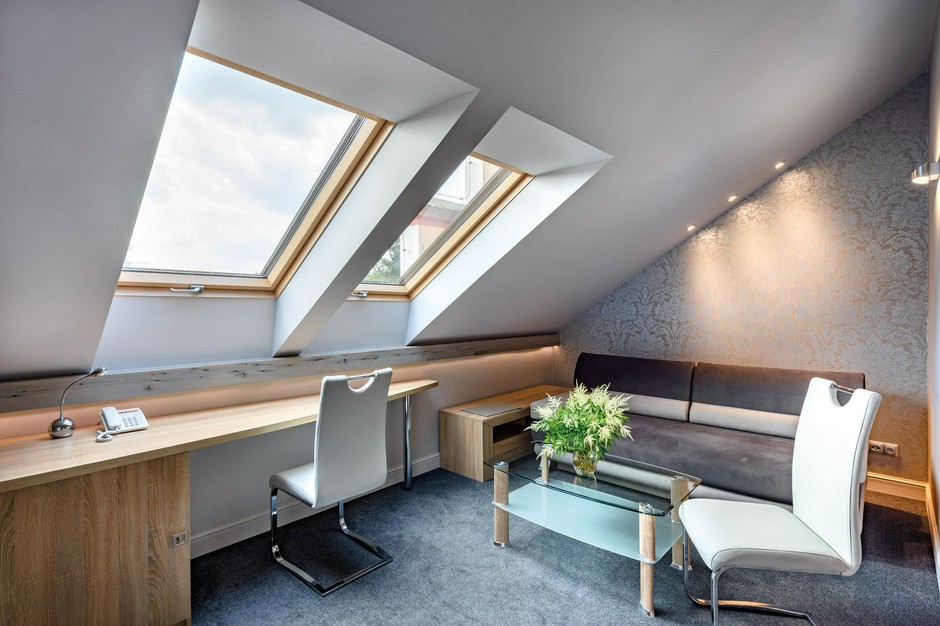

окна на крыше мансарды фото

Основное преимущество – возможность создать интересное освещение на чердаке. К другим плюсам относят:

Но не только плюсы у мансардных конструкций. Основной минус – они очень быстро пачкаются. Это надо учитывать при выборе способа открывания, чтобы было удобно мыть стекла. Второй минус – высокая цена, на сами конструкции и их монтаж. Но при наличии определенных навыков, их можно установить и сделать самостоятельно.

Отделка мансардного окна изнутри

Мансардные окна требуют высокой степени водонепроницаемости по периметру всего примыкания к кровле. Для этого устанавливают специальные оклады. Они защищают от промерзания, скопления жидкости.

Следующий важный момент – утепление зоны установки остекления и откосов. Для этих целей используются мягкие теплоизоляционные материалы, например, минеральную вату. Нельзя пенить монтажной пеной, так как она со временем начнет рассыпаться.

отделка мансардного окна фото

Нижний откос обязательно делают перпендикулярно, а верхний параллельно полу. В противном случае будет собираться конденсат, а вокруг может появиться грибок, плесень. Для отделки откосов можно использовать:

В комнатах, где предполагается повышенная влажность, лучше использовать материалы, устойчивые к влаге, например, влагостойкий гипсокартон. Крепление плит проводится на специальный каркас при помощи саморезов. Не лишним будет укладка гидро- и/или пароизоляционного слоя.

Оформление мансардных окон

Проще всего оформить при помощи нижнего и верхнего карниза. Для оформления лучше выбрать самый легкий тюль или гардину, которые не будет провисать. Если они находятся практически на пересечении сгиба крыши, а шторы слишком низко, то карниз лучше закрепить выше, даже на потолке. Эффектно будет смотреться оформление карнизами-кафе, которые совершенно не отвлекают внимание от красоты всей конструкции и штор, например, плиссе.

дизайн мансардных окон фото

Если сильно большой скос, окна с большим наклоном, то подойдут рулонные или римские шторы. Они удобные тем, что их легко открывать и закрывать, даже если стеклопакет наклонен, за ними не требуется тщательный уход. Красиво будут смотреться австрийские подъемные шторы.

Если нравится аскетический интерьер, то можно полностью отказаться от любого текстиля. На мансардном этаже такое решение будет выглядеть максимально естественно.

Косые по форме конструкции на мансарде можно оформить гнущимися моделями карнизов из полимерных материалов или угловыми, с поворотными элементами.

мансардные окна фото оформление

Конденсат на мансардных окнах

Появление конденсата на мансардных окнах зимой – это естественное явление. Связано это с большой разницей температуры внутри и снаружи. Но конденсат может появляться и по другим причинам:

Некачественный монтаж ведет к появлению мостиков холода, после чего появляется конденсат зимой.

Последний фактор, провоцирующий появление конденсата – брак самого стеклопакета, что характеризуется еще появлением жидкости между стеклами. Конструкция подлежит бесплатной замене по гарантии производителя.

Есть совершенно безобидные причины, которые очень легко устранить. Конденсат может появляться, если помещение не проветривается. Если капли влаги появляются во время принятия душа, то это естественный процесс. Это также касается комнат, где готовится пища. Главное, чтобы после приготовления еды или принятия душа, конденсат больше не появлялся.

Конденсат на мансардных окнах

Если конденсат появляется во время и сразу после строительных, ремонтных работ – это нормально. Во время высыхания строительных материалов выделяется много влаги. Такая же ситуация возникает, если в комнате под крышей много живых растений. Некоторые из них склонны к выделению избыточного количества влаги.

Что делать если дует из мансардного окна

Продувание зачастую связано с:

Проблемы возникают на фоне недостаточного прижима створки. Если сквозняк ощущается по всему периметру, то причина в этом. Для исправления ситуации, его надо перевести в зимний режим.

Если начало дуть из-под уплотнителя, скорее всего, он высох или утратил эластичность. Проблема решается заменой уплотнителя.

В случае, когда дует со стороны петель, то их необходимо подтянуть. Надо проверить конструкцию на наличие сквозных, косых отверстий. Они могли быть сделаны под установку роллет или штор. Чтобы из отверстий не дуло, необходимо их заделать герметиком.

Как сделать мансардное окно своими руками

Простейшая конструкция состоит из:

Опорную пластину изготавливают из листовой стали, ее толщина должна быть от 1 мм до 1,5 мм. Ее крепят к несущей конструкции гвоздями. В качестве рамы лучше использовать сосну или ПВХ. Стекла лучше брать закаленные, в крайнем случае, только верхнее, так как на мансардные конструкции идет большая нагрузка от снега и дождя.

Комингс делают из досок толщиной от 40 мм до 50 мм. Чтобы достигнуть максимальной стыковки в углах, используют водостойкий клей. Опорная пластина к комингсу крепится на шурупы.

Рама должна иметь напуски на комингс, если этого не сделать, то дождевая вода будет проникать внутрь помещения. Надо прикрепить уплотняющую ленту по периметру рамы и комингса. Монтаж стекла проводят на замазку, с дополнительной фиксацией штапиками.

Перед монтажными работами все детали из древесины необходимо пропитать автолом или горячей олифой. Только после полного высыхания олифы можно наносить масляную краску.

Фурнитуру (самофиксирующие петли и ручки) вряд ли получится сделать собственноручно, поэтому проще ее приобрести. Механизм крепления, который устанавливают на окна промышленного производства можно заменить зубчатой рейкой.

Если есть навыки столярного дела, никаких проблем с созданием мансардного окна своими руками не возникнет. Всегда можно посмотреть видео, где подробно описывается весь процесс, скачать фото с чертежами. Можно также купить новое, но при его монтаже собственными руками, гарантия производителя не будет предоставлена.

Как утеплить мансардные окна

Перед установкой монтируется наружный оклад снаружи. Материал для теплоизоляции выкладывается по всей площади откосов внутри, без зазоров.

В качестве теплоизоляционных материалов используют:

После укладки утеплителя, монтажные работы заканчивают укладкой гидроизоляции.

Нельзя использовать металлические элементы для монтажа утеплителя, они будут проводить холодный воздух.

Гидроизоляция мансардных окон

Гидроизоляция монтируется с наружной стороны остекления, а пароизоляция с внутренней.

Внешний слой изоляции защищает конструкцию от влияния ультрафиолетовых лучей, атмосферных факторов, от протечки. Одна сторона гидроизоляции должна иметь паропроницаемый слой. Это предупредит накопление влаги по швам, и обеспечить вентиляцию.

Внутренний слой пароизоляции предупреждает появление влаги и защищает швы от ее накопления.

Если вместе с оконным блоком в комплекте не было гидроизоляционного материала, то можно использовать диффузную ленту или ПСУЛ. Оба материала совместимы практически со всеми конструкциями и отделочными материалами, не пропускают влагу.

Мансардные окна придают дому неповторимый образ и делают из чердака помещение, полностью пригодное к жизни. Они могут быть прямоугольными и квадратными, нестандартными: в виде трапеции, овальными, круглыми. Это может быть даже целый балкон, на который можно выйти утром и насладиться свежим воздухом. Благодаря мансардному остеклению, на чердаке будет больше света, чем от обычного вертикального. Окна на мансарде позволят обустроить полноценный этаж в частном доме. Изнутри можно создать индивидуальный интерьер, красивый и неповторимый. Главное не допускать ошибок, обшить утеплителем, хорошо утопить в кровельный материал, чтобы нигде не протекало, не потело и во время дождя с него не капало.
